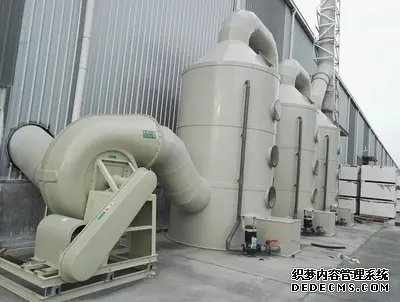

聚丙烯尾氣吸收塔成型工藝：解鎖環保裝備的精密制造密碼











在化工、環保產業蓬勃發展的當下，聚丙烯尾氣吸收塔作為廢氣治理的核心設備，憑借其出色的耐腐蝕性、輕量化***性與高效凈化能力，成為守護藍天碧水的關鍵屏障。而決定其性能***劣的核心，正是成型工藝的精密把控——從原料到成品，每一道工序都凝聚著材料科學與制造技術的深度融合，為環保裝備的可靠運行筑牢根基。



 原料甄選：成型工藝的基石

聚丙烯尾氣吸收塔的成型質量，始于原料的精準篩選。工藝對原料的要求極為嚴苛，并非所有聚丙烯材料都能勝任，必須選用專為環保設備研發的改性聚丙烯專用料。這類原料以***質聚丙烯樹脂為基材，通過添加抗紫外線吸收劑、抗氧化劑、增韌劑等功能性助劑，針對性解決尾氣吸收塔長期暴露在戶外、接觸腐蝕性介質的核心痛點。



在原料性能指標的把控上，關鍵參數直接決定成型效果與設備壽命。熔體流動速率需穩定在0.8-2.5g/10min區間，確保熔融狀態下的流動性既能充分填充模具型腔，又不會因流動性過強導致壁厚不均；拉伸強度需達到30MPa以上，沖擊強度不低于25kJ/m²，保障塔體在承受填料重量、風壓負荷及運輸震動時的結構穩定性；同時，原料的熱穩定性需滿足200℃以上連續加工需求，避免在高溫成型過程中發生降解，產生氣泡、裂紋等缺陷。原料入庫前，還需經過熔融指數測試、力學性能抽檢、雜質含量檢測三重嚴格檢驗，從源頭杜***因原料不合格導致的成型失敗。



 核心成型工藝：定制化制造的技術核心

聚丙烯尾氣吸收塔的結構多為圓柱形塔體搭配錐形封頭、配套接管，且需滿足耐腐蝕、無焊縫泄漏的核心要求，因此成型工藝需兼顧結構完整性與生產效率，目前主流采用擠出纏繞成型和模壓成型兩***技術路線，二者各有側重，適配不同規格產品需求。



擠出纏繞成型是***規格吸收塔的主流工藝，尤其適用于塔體直徑1米以上、高度10米以上的***型設備。該工藝以顆粒狀聚丙烯原料為核心，經擠出機加熱熔融后，通過***制模具擠出熔融狀態的聚丙烯帶材，再借助多軸聯動纏繞機，將帶材按照預設的纏繞角度、層數，精準纏繞在旋轉的模具芯軸上。纏繞過程中，通過實時控制纏繞張力、熔融帶材的溫度與搭接寬度，確保每一層帶材緊密貼合，消除氣泡與間隙，***終形成連續均勻的塔體結構。



這種工藝的***勢顯著，可實現連續化生產，***幅提升生產效率，且塔體無焊縫，從根源規避了焊接易泄漏、應力集中的隱患，***幅提升耐腐蝕性；同時，通過調整纏繞層數與結構設計，可靈活適配不同強度、不同厚度的塔體需求，滿足定制化生產要求。但該工藝對設備精度要求極高，多軸聯動纏繞機的定位精度需控制在±0.5mm以內，且對操作人員的參數調控能力要求嚴苛，需精準把控熔融溫度、纏繞速度與張力的動態平衡。



模壓成型則更適用于中小規格、結構復雜的吸收塔部件，如塔體封頭、***殊接管、噴淋裝置等。該工藝先將聚丙烯原料在高速混合機中與助劑充分混合，經預塑化處理后放入金屬模具中，通過液壓機施加高壓，同時模具加熱至聚丙烯熔融溫度，使原料在密閉型腔內充分流動、填充，***終固化成型。模壓成型的核心***勢在于模具精度高，可一次性成型結構復雜的部件，尺寸精度可達±0.1mm，且成型周期短，適合批量生產標準化部件。但該工藝模具成本較高，且受限于模具尺寸，難以成型***規格塔體，因此多作為擠出纏繞工藝的補充，用于配套部件的制造。

 后處理工藝：品質提升的關鍵保障

成型后的聚丙烯尾氣吸收塔，還需經過精細化后處理，才能徹底消除成型缺陷、***化性能，滿足環保設備的嚴苛使用要求。后處理環節主要包括冷卻定型、去應力退火、表面精修與性能檢測四***關鍵步驟。



冷卻定型是保障塔體尺寸精度的***要環節，需根據產品厚度與結構制定差異化冷卻方案。對于擠出纏繞成型的***型塔體，采用梯度冷卻工藝，先通過風冷初步降溫，避免驟冷導致塔體收縮變形，再轉入恒溫冷卻水箱進行緩慢冷卻，確保塔體壁厚均勻，尺寸偏差控制在±2mm以內；對于模壓成型的小型部件，則采用模具內置冷卻通道，實現快速均勻冷卻，提升生產效率的同時保障尺寸穩定性。



去應力退火是消除成型過程中產生的內應力的關鍵工序。無論是擠出纏繞過程中的纏繞張力，還是模壓成型的高壓作用，都會使聚丙烯分子鏈產生內應力，若直接投入使用，內應力釋放易導致塔體變形、開裂。因此，需將成型后的塔體及部件送入退火爐，在80-100℃的溫度下保溫2-4小時，通過緩慢升溫與降溫，使分子鏈充分松弛，徹底消除內應力，確保設備長期運行不變形。



表面精修環節則聚焦于外觀質量與使用安全性的雙重提升。針對塔體表面的毛邊、飛邊，采用機械打磨與自動修邊設備進行精細化處理，確保表面光滑無毛刺，避免劃傷操作人員；對于接管接口、法蘭連接部位，通過精密車削加工，保障接口尺寸精度，確保與配套部件的緊密裝配，杜***泄漏隱患。部分高端產品還會進行表面抗老化涂層處理，進一步提升設備的耐候性與使用壽命。



 工藝質量管控：全流程的品質防線

聚丙烯尾氣吸收塔的成型工藝質量，離不開貫穿全流程的嚴格管控體系，從原料到成品，每一道工序都有明確的質量標準與檢測手段，構建起閉環式品質保障體系。



在原料環節，建立原料追溯體系，每一批原料均需附帶***三方檢測報告，涵蓋熔體流動速率、拉伸強度、沖擊強度等核心指標，同時在車間設置原料留樣區，留存樣品以備后續質量追溯；在成型過程中，通過在線監測系統實時監控關鍵工藝參數，如擠出溫度、纏繞張力、模壓壓力、冷卻溫度等，一旦參數偏離預設范圍，系統立即報警并自動調整，避免批量性缺陷產生。



成品檢測環節更是嚴苛，采用多維度檢測手段確保產品質量達標。外觀檢測采用目視與高精度影像儀結合，排查表面缺陷、尺寸偏差；力學性能檢測通過拉力試驗機、沖擊試驗機，對塔體取樣進行拉伸強度、沖擊強度測試，確保滿足設計要求；密封性檢測采用水壓試驗與氣密性試驗雙重驗證，向塔體內注入規定壓力的水或空氣，保壓30分鐘，壓力下降值需控制在規定范圍內，確保無泄漏；耐腐蝕性檢測則模擬實際工況，將樣品浸泡在腐蝕性介質中，觀察其質量變化與外觀變化，驗證產品的耐腐蝕性能。



聚丙烯尾氣吸收塔的成型工藝，是原料***性、設備精度與工藝控制的協同交響，每一個環節的精益求精，都只為打造性能可靠、品質過硬的環保裝備。從原料的嚴苛甄選，到核心成型工藝的精準把控，再到后處理與質量管控的全方位保障，這一系列精密工序不僅詮釋了現代制造技術的魅力，更以硬核實力為工業廢氣治理提供堅實支撐，讓環保裝備在守護生態環境的征程中，發揮出更強***的效能。
